有源濾波器是一個固態的功率轉換設備，它具有以下特點：
- 能夠?yàn)V除來自非線性負載的各次諧波；
- 補償感性負載的無功功率；
- 在系統中充當調諧的作用，避免系統發生諧振。

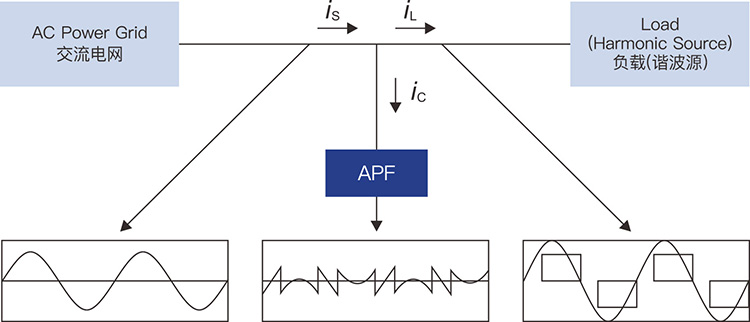

EAF系列濾波器起到一個諧波發生器的職能，它檢測系統中非線性負載產生的諧波值，通過產生一個幅值相等，方向相反的諧波值來抵消系統中的諧波。
主要特點
- 模塊化結構便于擴展
- 不限制并聯裝置的最大數量
- 機架式配置支持熱插拔
- 模塊可用于機架式和壁掛式
- 濾波能力高達51次諧波
- 超快速無功功率支持功率因數校正
- 平衡不平衡負載
- 消除中性電流
- 高性能動態過濾
- 運行可靠
- 友好的人機界面
- 易于安裝和調試
- 不受電網干擾、過電壓和故障的影響
便捷的選型
EAF系列濾波器的選型是基于對系統中的已知諧波幅值的估算得來的，濾波器的額定值要大于系統的實際值。
按照常規，我們推薦留有25%的余量，例如：如果已知系統負載的諧波電流值為80安培，那么濾波器恰當?shù)倪x型應當是100安培。
應用領域
EAF系列有源諧波濾波器已成功應用于高諧波失真、動態負載變化、負載不平衡以及中性線上的高中性電流和諧波電流的設備。它們非常適用于中性導線必須卸載以及與高中性點對地電壓相關的問題的應用。
- 對電網條件敏感的任何設施
- 塑料工業-注塑、擠出和成型
- 辦公樓和購物中心(尤其是3次諧波和過載中性線）
- 工業生產機器
- 感應爐
- UPS系統
- 數據中心
- 光伏系統和風力渦輪機
